YC-BLD0034
DLP 0.67芯片型定焦投射镜头
17片玻璃镜头，全铝材质镜头光损大大减少
超短焦直投，更大幅度节省空间，更好隐藏安装设备
大幅度手动位移，聚焦更精准，画面更清晰
专业卡扣，全方位贴合设计，一秒安装，省心省力
适配主流品牌工程机100+机型（涵盖市场主流品牌）
自主品牌，自主知识产权，经过相关机构检测，使用更放心。
描述
镜头参数规格

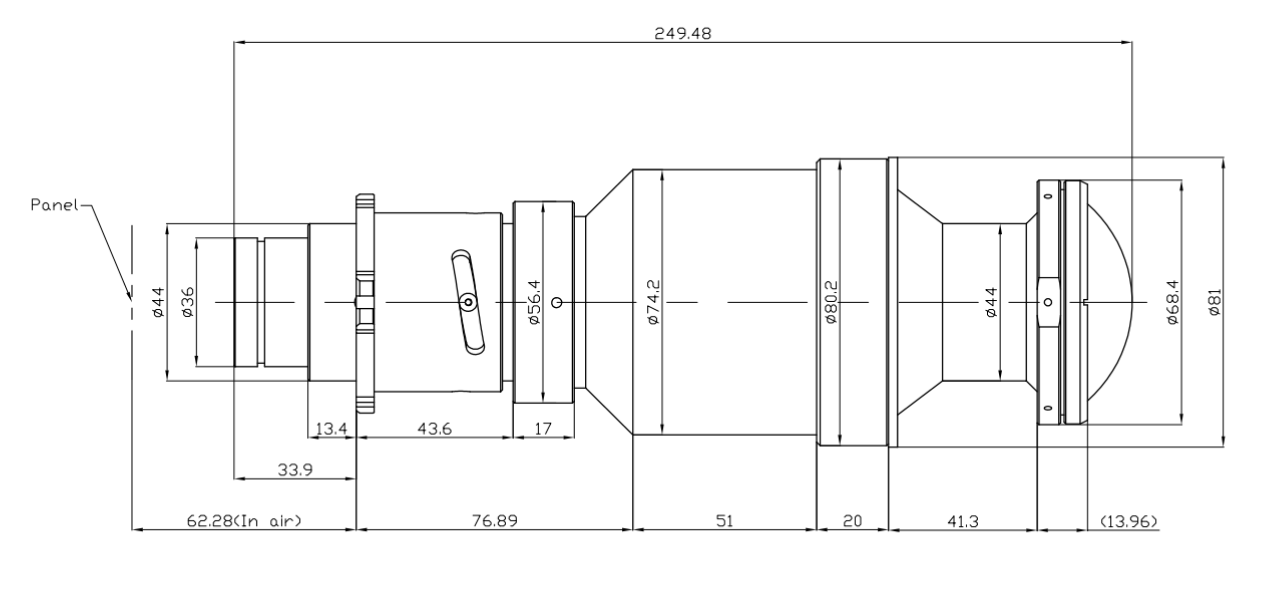

规格尺寸
资料下载
DLP 0.67芯片型定焦投射镜头
17片玻璃镜头，全铝材质镜头光损大大减少
超短焦直投，更大幅度节省空间，更好隐藏安装设备
大幅度手动位移，聚焦更精准，画面更清晰
专业卡扣，全方位贴合设计，一秒安装，省心省力
适配主流品牌工程机100+机型（涵盖市场主流品牌）
自主品牌，自主知识产权，经过相关机构检测，使用更放心。
|
投射比 |
DLP 0.67DMD，0.34（WUXGA） |
3LCD 0.64， 0.36（WUXGA） |
|
焦距（EFL） |
5mm |
|
|
后焦距 |
28.65mm |
|
|
芯片 尺寸 |
0.67英寸 |
|
|
Pixel 尺寸 |
13.68μm x 13.68μm |
|
|
光圈（F/#） |
2.6 |
|
|
视场大小 |
φ28.24mm(Object Field Size@DMD plane Minimum) |
|
|
出瞳距离 |
远心 |
|
|
支持位移量 |
上下50%,左右10%（因机器而异） |
|
|
镜头总长（TTL） |
249.48mm |
|
|
视场角 |
140° |
|
|
MTF |
40%@67Lp/mm |
|
|
色差 |
R/B: 0.8Pixels |
|
|
|
R/G: 0.8Pixels |
|
|
TV 畸变 |
水平：<0.5%; |
|
|
|
垂直：<0.5% |
|
|
Flare |
Single pixel+flare: Center<1.5Pixels Corner<2.5Pixels |
|
|
相对照度 |
95% |
|
|
透过率 |
>70% from 430~700nm |
|
|
镜片材质 |
17PCS玻璃 |
|
|
镜筒材质 |
全铝 |
|
