YC-BLD0060

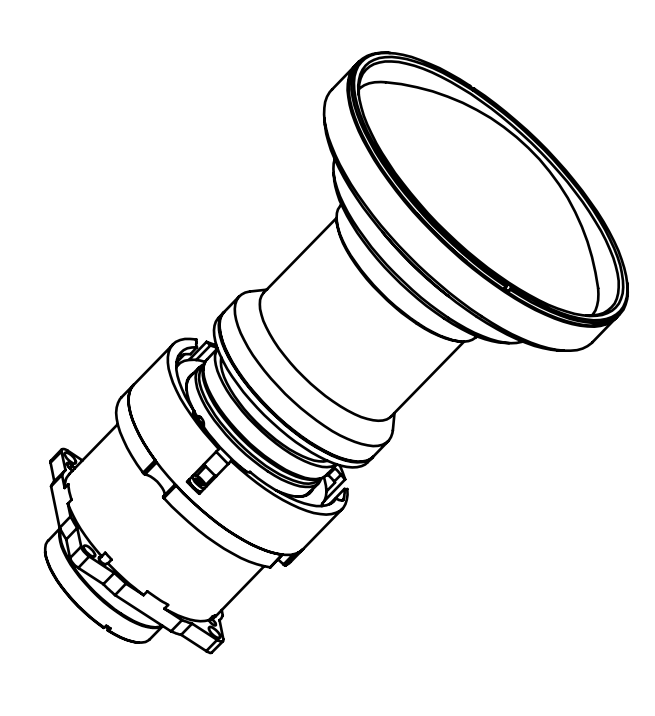

DLP 0.67芯片型定焦投射镜头
12片玻璃镜头，铝材质镜筒，光损大大减少，色彩更清晰
短焦直投，节省空间，更好隐藏安装设备
大幅度手动位移，聚焦更精准，画面更清晰
专业卡扣，全方位贴合设计，一秒安装，省心省力
适配主流品牌工程机100+机型（涵盖市场主流品牌）
自主品牌，自主知识产权，经过相关机构检测，使用更放心。
描述
镜头参数规格

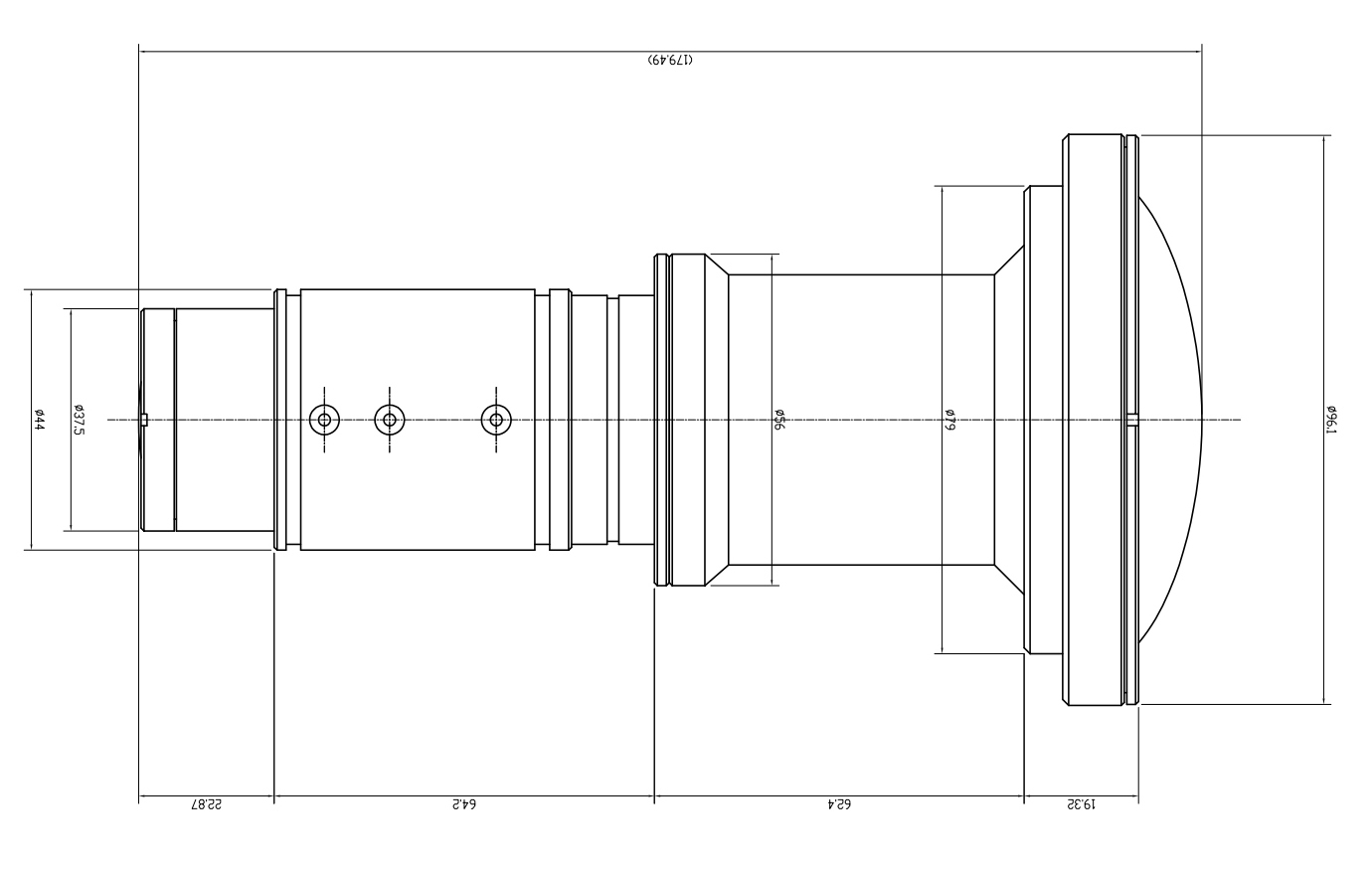

规格尺寸
资料下载
DLP 0.67芯片型定焦投射镜头
12片玻璃镜头，铝材质镜筒，光损大大减少，色彩更清晰
短焦直投，节省空间，更好隐藏安装设备
大幅度手动位移，聚焦更精准，画面更清晰
专业卡扣，全方位贴合设计，一秒安装，省心省力
适配主流品牌工程机100+机型（涵盖市场主流品牌）
自主品牌，自主知识产权，经过相关机构检测，使用更放心。
|
投射比 |
DLP 0.67"WUXGA 0.6 |
3LCD 0.76" WUXGA 0.52 |
3LCD 0.64" WUXGA 0.62 |
|
焦距（EFL） |
8.92mm |
||
|
后焦距 |
34mm |
||
|
DMD 尺寸 |
0.67" |
||
|
Pixel 尺寸 |
13.68μm x 13.68μm |
||
|
光圈（F/#） |
2.6 |
||
|
视场大小 |
φ21.2mm (Object Field Size@DMD plane Minimum) |
||
|
出瞳距离 |
远心 |
||
|
支持位移量 |
WUXGA：上下30%,左右10%（其他因机器而异） |
||
|
镜头尺寸 |
Max.φ102*152.42mm |
||
|
视场角 |
80° |
||
|
MTF |
45%@67Lp/mm |
||
|
色差 |
绿红: ≤0.8Pixels |
||
|
|
绿蓝: ≤0.8Pixels |
||
|
|
红蓝: ≤0.8Pixels |
||
|
TV 畸变 |
水平：<0.1%; |
||
|
|
垂直：<0.1% |
||
|
Flare |
Single pixel+flare: Center<1.5Pixels Corner<2.5Pixels |
||
|
相对照度 |
95% |
||
|
透过率 |
>85% from 430~700nm |
||
|
镜片材质 |
12PCS玻璃 |
||
|
镜筒材质 |
铝 |
||
