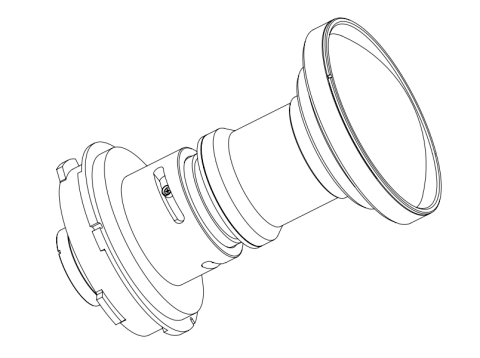

YC-BLD0070
DLP 0.67芯片型定焦投射镜头
12片玻璃镜头，铝材质镜筒，光损大大减少，色彩更清晰
短焦直投，节省空间，更好隐藏安装设备
大幅度手动位移，聚焦更精准，画面更清晰
专业卡扣，全方位贴合设计，一秒安装，省心省力
适配主流品牌工程机100+机型（涵盖市场主流品牌）
自主品牌，自主知识产权，经过相关机构检测，使用更放心。
DLP 0.67芯片型定焦投射镜头
12片玻璃镜头，铝材质镜筒，光损大大减少，色彩更清晰
短焦直投，节省空间，更好隐藏安装设备
大幅度手动位移，聚焦更精准，画面更清晰
专业卡扣，全方位贴合设计，一秒安装，省心省力
适配主流品牌工程机100+机型（涵盖市场主流品牌）
自主品牌，自主知识产权，经过相关机构检测，使用更放心。
|
投射比 |
DLP 0.67"WUXGA 0.7 |
3LCD 0.76" WUXGA 0.62 |
3LCD 0.64" WUXGA 0.73 |
|
焦距（EFL） |
10.35mm |
||
|
后焦距 |
33mm |
||
|
DMD 尺寸 |
0.67" |
||
|
Pixel 尺寸 |
7.5μm x 7.5μm |
||
|
光圈（F/#） |
2.1 |
||
|
视场大小 |
φ21.2mm (Object Field Size@DMD plane Minimum) |
||
|
出瞳距离 |
远心 |
||
|
支持位移量 |
上40%下40%,左右15%（因机器而异） |
||
|

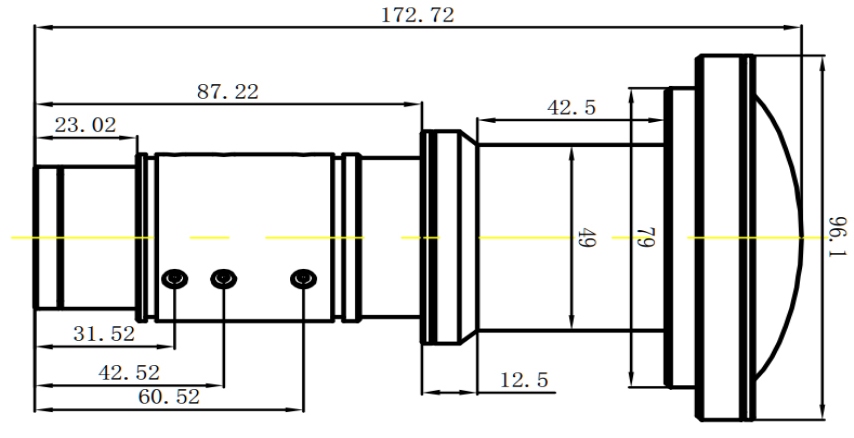

镜头尺寸 |
Max.φ102*152.42mm |
||
|
视场角 |
80° |
||
|
MTF |
66lps/mm (A)>65%@0 field (B)>55% @full field (C)>8% @min within focus shift =+/-0.03mm |
||
|
色差 |
绿红: ≤0.8Pixels |
||
|
|
绿蓝: ≤0.8Pixels |
||
|
|
红蓝: ≤0.8Pixels |
||
|
TV 畸变 |
maximum:+/-0.8% @100" |
||
|
Flare |
Single pixel+flare: Center<1.5Pixels Corner<2.5Pixels |
||
|
相对照度 |
95% |
||
|
透过率 |
90%全白场对比标镜 |
||
|
镜片材质 |
玻璃+非球面镜片 |
||
|
镜筒材质 |
全铝 |
||
